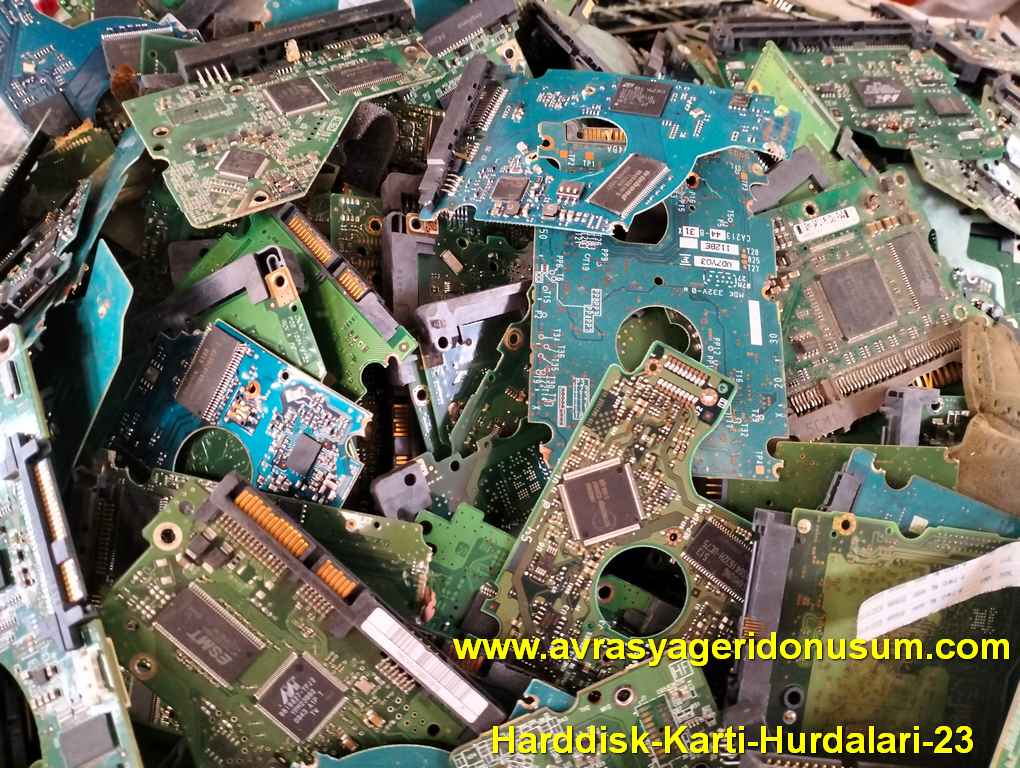

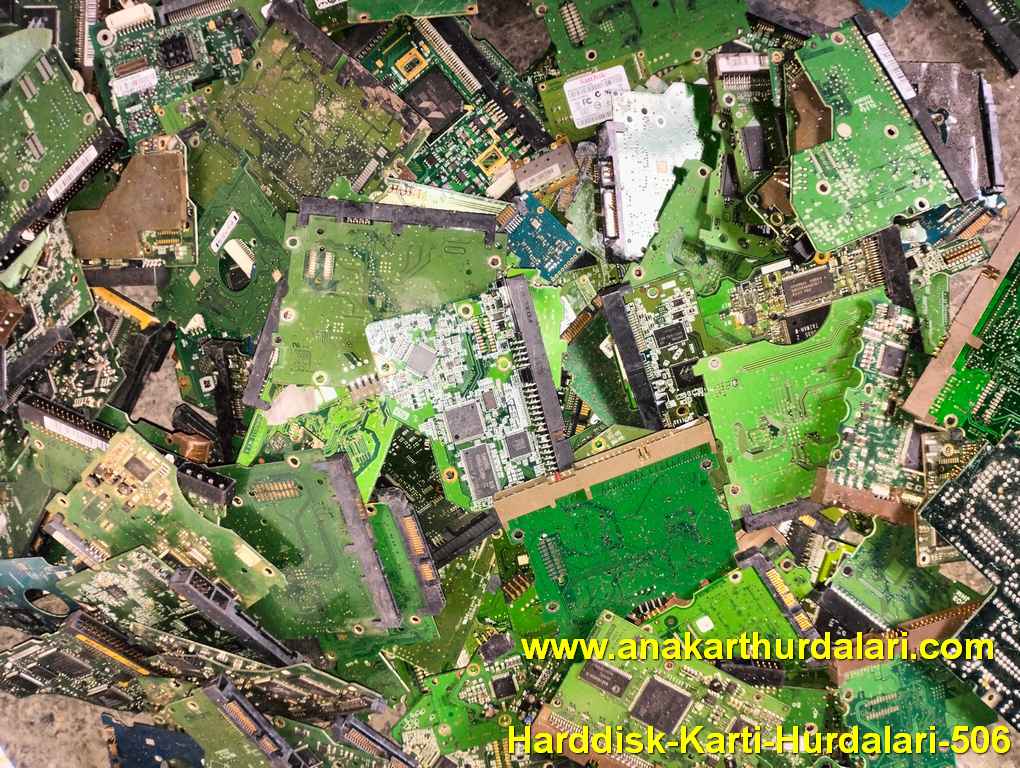

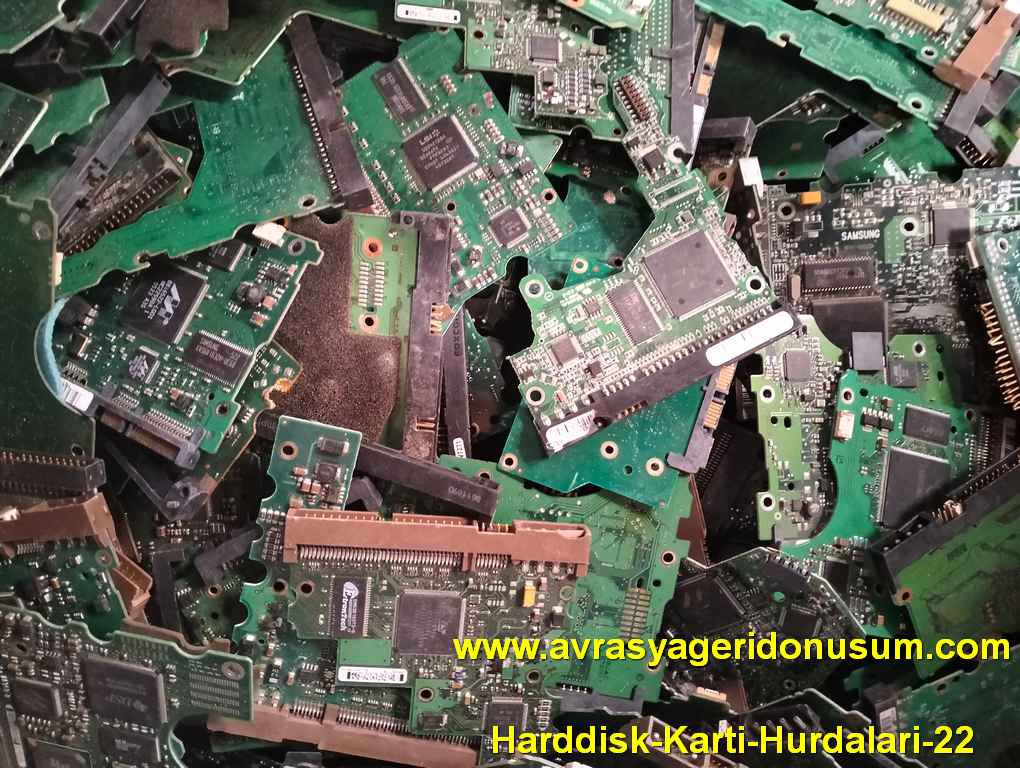

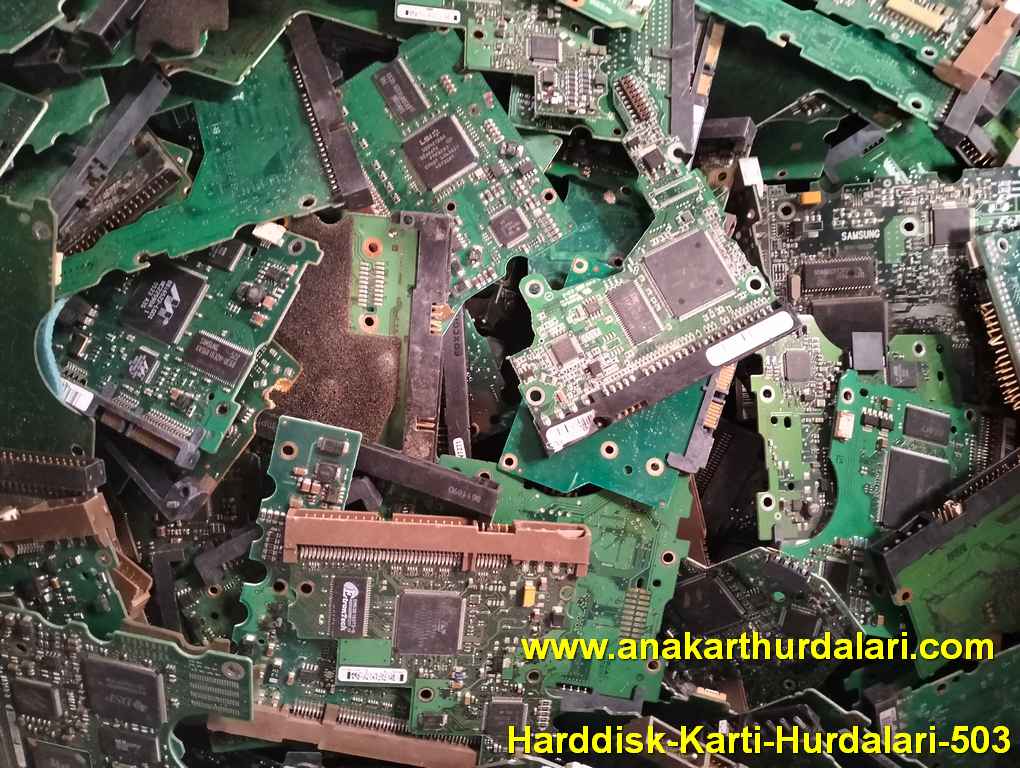

Harddisk Kartı Hurdaları kullanım dışı kalan hurda harddisklerin üzerinde yer alan elektronik devre kartlarıdır. Harddisk sürücüler kalıcı veri depolama birimleri olarak hareketli parçalar , veri depolama plakaları , okuma kafaları , montaj elemanları , gövde ve bu gövde dışırısında yer alan elektronik devre kartlarından oluşan bir elektronik cihazdır.
Harddisk Kartı Hurdaları
Harddisk kartı bilgisayar ile iletişim ve harddiskin teknik işlemlerinin tamamından sorumlu bir elektronik devre sistemidir. Çok yüksek değerli elektronik kart hurdaları arasında yer almakta olan Harddisk kartı hurdaları hurda harddisklerin de yüksek değerli elektronik hurdalar arasında yer almasına sebep olmaktadır.
Harddisk Kartı Hurdaları si, sabit diskin işlemlerini yönetmede ve verilerin düzgün bir şekilde depolanmasını, alınmasını ve iletilmesini sağlamada çok önemli bir rol oynar. Bu küçük ama önemli bileşen tipik olarak sabit sürücü muhafazasının altında veya yanında bulunan düz, dikdörtgen bir elektronik devre parçasıdır. Çeşitli bileşenleri birbirine bağlayan ve sistem içindeki bilgi akışını yöneten sabit disk sürücüsünün (HDD) beyni görevi görür.
harddisk kartı hurdası’si nedir?
harddisk kartı, dirençler, kapasitörler, diyotlar ve mikroçipler gibi bir elektrik yolları ve bileşenleri ağı içeren bir baskılı devre kartıdır. Kart, öncelikle sabit sürücünün çeşitli mekanik ve elektronik işlemlerini kontrol etmekten sorumludur. Bu, sürücünün okuma / yazma kafasının hareketini yönetmeyi, sabit sürücünün veri plakalarından gelen sinyalleri yorumlamayı ve sürücünün bilgisayarın anakartı veya işletim sistemi ile iletişim kurmasını sağlamayı içerir.
Özünde, harddisk kartı hurdası’si, sabit sürücünün mekanik ve dijital bileşenleri arasındaki arayüz olarak görülebilir. Plakalardan yazılan veya okunan verileri bilgisayar tarafından işlenebilen elektrik sinyallerine dönüştürürken, işlemlerini yönetmek için bilgisayardan sabit sürücüye komutlar da gönderir.
PCB’nin Temel Bileşenleri
harddisk kartı, her biri sürücünün verimli çalışmasını sağlamada özel bir rol oynayan birkaç kritik bileşenden oluşur. En önemli unsurlardan bazıları şunlardır:
Mikroişlemci (Denetleyici Çipi)
Pcb’deki en önemli bileşenlerden biri mikroişlemci veya denetleyici yongasıdır. Bu entegre devre, sabit sürücünün genel çalışmasını yönetmekten sorumludur. Okuma / yazma kafasının hareketlerini kontrol eder, bilgisayardan gelen veri isteklerini yorumlar ve plakalardaki verileri bilgisayarın anlayabileceği dijital bir formata çevirir. Denetleyici yongası ayrıca, plakalara yazılmadan veya plakalardan okunmadan önce verilerin geçici olarak bellekte nasıl saklandığını kontrol ederek veri önbelleğe alma işlemini de yönetir.
Bellek Yongaları
Sabit sürücüler ayrıca DRAM (Dinamik Rasgele Erişim Belleği) veya flash bellekten oluşabilen bellek yongalarını da içerir. Bu bellek yongaları, plakalardan okunurken veya plakalara yazılırken verileri tutmak için geçici depolama görevi görür. Bellek yongaları, sık erişilen verileri önbelleğe almak için kullanılır ve bu da sabit sürücünün genel performansını iyileştirmeye yardımcı olur. Bu önbelleğe alma işlemi erişim sürelerini hızlandırır ve plakalara doğrudan erişim sayısını azaltır.
Güç Yönetimi Devresi
Güç yönetimi devresi, plakaları döndüren motor ve okuma / yazma kafasını hareket ettiren aktüatör dahil olmak üzere sabit sürücünün çeşitli bileşenlerine gerekli gücü sağlamaktan sorumludur. Güç devresi ayrıca sabit sürücüyü güç dalgalanmalarından korumaya yardımcı olarak olası hasarları önler.
Arabirim Konektörü
Pcb’deki arabirim konektörü, sabit sürücüyü bilgisayarın ana kartına veya harici aygıtına bağlayan kartın parçasıdır. Geleneksel sabit sürücülerde, bu arabirim tipik olarak bir SATA (Seri İleri Teknoloji Eki) veya IDE (Tümleşik Sürücü Elektroniği) konektörüdür. Modern sabit disklerde SATA, daha hızlı veri aktarım hızlarına izin verdiği için daha yaygındır.
Ön amplifikatör (Ön Amplifikatör)
Pcb’deki bir diğer önemli bileşen, ön amplifikatör veya ön amplifikatördür. Bu cihaz, sabit sürücünün plakalarındaki verileri okumak ve yazmak için gerekli olan okuma / yazma kafaları tarafından üretilen zayıf elektrik sinyallerini güçlendirir. Ön amplifikatör, sinyal gücünü denetleyici çipinin etkili bir şekilde işleyebileceği bir seviyeye yükseltir.
İş Mili Motor Kontrolörü
İş mili motoru, plakaları sabit sürücünün içinde döndürmekten sorumludur. PCB üzerindeki iş mili motor kontrolörü, motorun hızını düzenleyerek, plakaların optimum performans için tutarlı bir hızda dönmesini sağlar. PCB ayrıca tahrik işlemleri sırasında iş mili motorunun durmasını ve çalıştırılmasını da kontrol eder.
harddisk kartı’nin İşlevleri
PCB, bir sabit sürücüde veri yönetiminden mekanik kontrole kadar çeşitli kritik işlevleri yerine getirir. Bu işlevleri daha ayrıntılı olarak inceleyelim:
Veri Yönetimi ve Kontrolü
PCB’nin en önemli rollerinden biri veri yönetimidir. PCB, ham verileri sabit sürücünün plakalarından alır ve bilgisayarın işletim sistemi tarafından anlaşılabilecek bir biçime dönüştürür. Mikroişlemci, bilgisayardan gelen komutları yorumlar ve bunları plakalardaki belirli verileri bulmak, okumak ve bilgisayara geri göndermek gibi eylemlere dönüştürür.
Okuma / Yazma Kafası Hareketinin Kontrolü
PCB ayrıca okuma / yazma kafasının hareketini kontrol etmede önemli bir rol oynar. Bu kafa bir aktüatör koluna monte edilmiştir ve plakalardaki doğru yere veri okumak veya yazmak için büyük bir hassasiyetle konumlandırılmalıdır. PCB bu hareketi koordine ederek aktüatöre başın hareket hızını ve yönünü kontrol eden sinyaller gönderir.
Veri Depolama ve Alma
Sabit sürücüler, verileri manyetik desenler şeklinde depolayan dairesel manyetik plakalar kullanır. Okuma / yazma kafası, verileri okumak veya yazmak için bu plakaların üzerinde hareket eder. PCB, kafa ile iletişim kurarak ve plakaların mil motoru üzerinden hareketini yöneterek bu işlemin zamanlamasını kontrol eder. PCB olmadan, sürücü verileri düzgün bir şekilde depolayamaz veya alamaz.
Bilgisayarla iletişim
PCB, sabit sürücü ile bilgisayar sistemi arasındaki iletişimi yönetir. Pcb’deki arabirim konektörü, sabit sürücünün bilgisayardan veri göndermesini ve almasını sağlar. Bu veri iletimi tipik olarak, veri aktarımının hızını ve verimliliğini düzenlemeye yardımcı olan SATA gibi standartlaştırılmış iletişim protokolleri aracılığıyla gerçekleştirilir.
Hata Algılama ve Düzeltme
Sabit sürücüler genellikle okunan veya yazılan verilerin doğru olduğundan emin olmak için hata algılama ve düzeltme mekanizmaları içerir. PCB, verilerdeki hataları tespit etmek ve veri bozulmasına neden olmadan önce bunları düzeltmek için algoritmalar içerir. Bu işlem, sürücüde depolanan kritik verilerin kaybolmasını önlemek için özellikle önemlidir.
PCB’nin Bir Sabit Sürücüdeki Önemi
PCB olmadan, sabit sürücü, iletişim kurmanın veya yararlı işler yapmanın hiçbir yolu olmayan bir dizi mekanik bileşenden başka bir şey olmazdı. PCB, sabit sürücünün bilgisayar sisteminin geri kalanıyla düzgün bir şekilde etkileşime girmesini, mekanik parçalarını kontrol etmesini ve veri depolama ve alımını yönetmesini sağlar.
PCB ayrıca sabit sürücünün performansında kritik bir rol oynar. Okuma / yazma kafasının verilere ne kadar hızlı erişebileceğini, plakaların ne kadar verimli dönebileceğini ve sürücünün bilgisayara ne kadar hızlı veri aktarabileceğini belirler. Bu nedenle PCB’nin ve bileşenlerinin kalitesi, bir sabit sürücünün hızını ve güvenilirliğini belirlemede kilit bir faktördür.
Bir arıza durumunda, PCB genellikle teknisyenlerin kontrol ettiği veya değiştirdiği ilk bileşenlerden biridir. Hatalı bir PCB, veri kaybına, sürücü arızalarına veya depolanan verilere erişememeye neden olabilir. Bu nedenle PCB sadece günlük işlemler için kritik olmakla kalmaz, aynı zamanda sorun giderme ve onarım çalışmaları için de hayati öneme sahiptir.
harddisk kartı hurdası’si, cihazın düzgün çalışmasını sağlayan önemli bir bileşendir. Elektronik sinyalleri yönetmekten, sürücünün mekanik parçalarını kontrol etmekten ve sabit sürücü ile bilgisayar arasındaki iletişimi kolaylaştırmaktan sorumludur. PCB, veri depolama ve alımdan okuma / yazma kafası hareketine kadar her şeyi koordine ederek onu bir sabit sürücüde merkezi bir donanım parçası haline getirir. PCB’nin rolünü anlamak, sabit sürücülerin karmaşıklığını ve modern bilgi işlem sistemlerinde veri depolama için neden kritik olduklarını göstermeye yardımcı olur.
